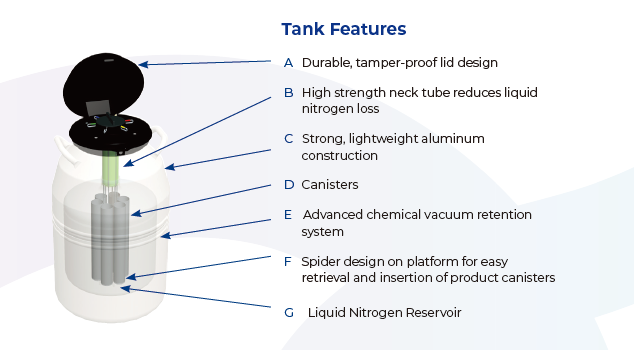

MVE sc系列液氮罐內部結構圖

一、核心結構組成

1. 雙層真空絕熱系統
   采用鋁合金內外罐 + 真空夾層設計，夾層中填充多層鍍鋁聚酯薄膜反射層，真空度達 10^-5Pa 以下510。例如 SC 20/20 型號通過這種結構將靜態蒸發率控制在 0.09L / 天，液氮維持時間長達 142 天。
2. 頸管與密封組件
   頸管由玻璃鋼材料制成，頂部設計有防傾倒偏轉器（如 SC 20/20 Signature 型號），可在液氮溢出時將液體導流至安全區域，避免損壞抽氣閥。頸口直徑多為 51mm（2 英寸），部分型號（如 SC Millennium 20）采用 55.4mm 加寬設計，方便樣本存取。
3. 提桶與存儲系統
   標配 6 個鋁合金提桶，每個提桶可容納 540 支 1/2cc 凍存管（如 SC 11/7 型號），提桶底部帶防滑紋路，防止滑動220。部分型號支持方形架（如 XC47/11-6SQ），空間利用率提升 20%。
4. 壓力控制與安全裝置
   配備過壓保護閥（0.2 秒內泄壓）和防爆膜片，壓力異常時自動釋放氣體。例如 SC 36/32 型號工作壓力達 1.6MPa，滿足工業級需求。

二、典型型號結構解析

• 頂部結構：采用 “彎曲不折斷” 設計，頸環內置偏轉器，可吸收運輸過程中的沖擊力，減少頸部斷裂風險。
• 內部布局：20.5L 液氮容量區與樣本存儲區完全隔離，罐底無需保留液氮層，有效存儲空間提升 30%。
• 智能模塊：可選配 2301 SmartTouch 控制器，實時監測溫度、液位，支持遠程報警（如溫度波動超過 ±2℃時觸發）。

三、技術參數與性能對比

四、內部結構設計亮點

1. 防交叉污染
   隔氮包覆層技術將液氮與樣本完全隔離，避免傳統浸泡式存儲的污染風險，尤其適合 CAR-T 細胞等珍貴樣本保存。
2. 溫度均一性
   儲存區域平均溫度穩定在 - 193℃，開蓋 10 分鐘內溫度僅上升 2℃，優于同類產品。
3. 人性化操作
   旋轉式頂蓋可在罐外完成樣本定位，減少 30% 液氮消耗；底部萬向輪設計使單人即可移動 34kg 的 SC 36/32 型號。

五、應用場景與選型建議

• 醫療領域：SC 11/7（11L）適合輔助生殖中心儲存胚胎，單次可存放 210 支凍存管，滿足日常使用需求。
• 工業深冷：SC 36/32（36.5L）耐壓 1.6MPa，可用于半導體晶圓 - 196℃冷處理，支持 DCS 系統遠程控制。
• 科研運輸：SC 20/20 Signature（20.5L）的防震設計使其成為高校實驗室短途轉運細胞樣本的首選，空重僅 10.2kg。

六、維護與合規要點

1. 真空檢測：每 3 年需由特檢院進行真空度檢測，SC 系列真空質保期為 6-8 年，維修成本較傳統罐降低 50%。
2. 認證要求：醫療級需 ISO 13485 認證，工業級需 TSG R0006 制造許可證，食品級需 GB 29202 認證。
3. 運輸規范：公路運輸需使用危險品專用車，鐵路運輸需提前申報，傾斜角度不得超過 45°。
